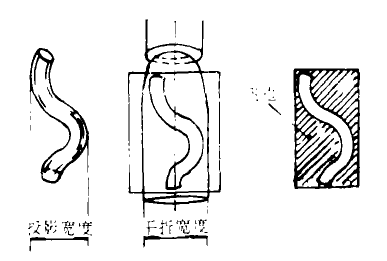

咱們在此之前常常談到吹塑瓶的吹塑以及玩具吹塑，這次咱們講一下曲折狀管件的吹塑，轎車上通風管與連接納等的規劃由功用性與空間的優化運用斷定,故構造一般較復雜,多呈曲折狀。選用慣例的擠出吹塑辦法(即型坯擠出時只沿豎向下降,兩半吹塑模具只沿橫向移動)成型這類曲折狀管件時,因?yàn)樾团鞯钠秸蹖挾纫裙芗耐队皩挾却?故會發作很多(達50%)飛邊.且夾坯縫也較長.見圖1為此.最佳選用下列5種吹塑辦法來成刑這類曲折狀管件。

1、曲折狀管件的吹塑

(1) 真空牽拉式吹塑

真空牽拉式吹塑如圖2所示.在模詳細的上端與旁邊面設置嵌塊,模詳細與各嵌塊可別離閉合與敞開。首要,模詳細閉合(此時嵌塊敞開),機頭成型的型坯落入模具上端開口處,設置在模具旁邊面的抽真空設備供給的真空吸力可牽拉著型坯,使其沿曲折的模腔移動,一起從模具上端開口處寫入空氣.以在型坯與模腔之間形成“氣墊”(見圖2a)。型坯到達預訂長度時,嵌塊閉合.以封住型坯兩頭，然后選用慣例的辦法吹脹型坯(見圖2b)。

此法的成型時間比慣例吹塑法短.但不易在制件上設置嵌件。

(2) 機頭或模具運動式吹塑

A機頭運動式吹塑

機頭運動式吹塑如圖3所示,擠出機與儲料式型坯機頭設備在數值操控的渠道上,渠道可作二維移動或三維移動，也可轉功,使機頭作相應的運動。型坯擠出后即封合其端部.并經過機頭寫入低壓空氣,以預吹脹型坯,防止其發作內癟。機頭的運動(由制件/模具型腔的形狀斷定)使型坯落在水平固定的下半模型腔內。型坯擠出完畢后一廠半模即滾動180°,進入筆直安置的壓機內。接著,上半模下移(即合模).經過設備在模具內的氣針寫入壓縮空氣,以吹脹型坯。本機械設有兩個下半模,別離輪番坐落型坯成型工位與吹脹工位。設置的數控設備應具有下列功用:

(l)依據制件形狀操控機頭的移動方位與移動速度和(或)滾動角度與滾動速度;

(2)操控型坯的擠出速度;

(3)操控型坯的壁厚。

B模具運動式吹塑

模具運動式吹塑如圖4所示,這時模具可水平安置(見圖4a)或歪斜安置(見圖4b)。歪斜角0由制件形狀斷定.比方可取45°。

型坯擠出后即封合其端部.并預吹脹型坯。固定接納半模的模板由計算機程序操控,使接納半模可作三維移動(見圖4a)或二維移動并滾動(見圖4b),以使型坯徹底落在接納半模的型腔內。以后,掩蓋半模閉合在接納半模上,寫入壓縮空氣,吹脹型坯成型為曲折狀管件。

模具歪斜安置時成型的制件與水平安置時的制件比較,具有較高的外表粗糙度等級。

這是因?yàn)樾团饔|摸模腔后的溫度下降起伏與其和模腔之間的觸摸壓力成正比。模具水平安置時,該觸摸壓力等于型坯重力,型坯下半周與模腔貼合,溫度下降起伏較大.上半周則堅持較高溫度,故型坯周向溫差較大;而模具歪斜安置時.可下降型坯與模腔之間的觸摸壓力(例如歪斜45°時,該觸摸壓力約為型坯重力的70%),減小型坯周向的溫差。此外,模具歪斜安置時還可減小模詳細積。

機頭或模具運動式吹塑中,型坯擠出后很快即與模腔觸摸,對型坯有支持作用,減小其垂伸量,故可用于型坯熔體強度較低的工程塑料(如PA、PPO、PC)或熔體粘度受溫度影響較大的塑料。別的還可成型較長的制件。此法可成型L、C、S與U等二維或三維彎由狀管件,易于把金屬嵌件或打針成型塑料嵌件置于模具內，與吹塑制件熱粘合在一起。例如，為了成型圖5所示那種帶嵌件的曲折管，可在型坯吹脹時人為地在該嵌件周圍發作飛邊，以使嵌件與該飛邊粘合在一起。但這種吹塑法較之慣例吹塑法存在著成型周期較長、制件壁厚較大的缺點。此外，先與模腔觸摸的型坯段的溫度會稍有下降，致使制件軸向的壁厚與外觀功能多少受到影響。當然，進步模具溫度可減小這種缺點.但要延伸成型周期。

2. 3機械手牽拉式吹塑

    圖6示出選用PP經過機械手牽拉辦法吹塑長度為1. 2m的C形轎車通風管的進程。

機頭成型的型坯底部下降至光傳感器處時，堵截型坯，上夾具夾持型坯，筆直下降至模具內。接著.下夾具在型坯底部閉合。以后.模具中段閉合.這時型坯的上、下端仍可曲折。下夾具沿一弧形滑槽往上移動.以使型坯下端曲折。坐落下夾具的一小氣針插入型坯內，以預吹脹型坯，使其具有穩定性。一起，上夾具則夾持型坯上端使之曲折。以后.模具上、下段閉合，把另兩個氣針從上、下端插入型坯，以吹脹型坯。冷卻制件25s后開模，夾具取走制件。

    此法比上述兩種辦法簡略、靈敏，制件壁厚較均勻，尺寸精度較高，但需求很精確的計算機操控設備，不能成型形狀較復雜的制件，因型坯的懸掛時間比慣例吹塑法長，故請求型坯有較高的熔體強度。

2. 4次序共擠出吹塑

    圖7a所示管件的兩頭由硬質聚合物(如PP或HDPE )成型，運用時可用箍等固定;中部(呈波紋狀)則由軟質聚合物(如熱塑性彈性體)成型。以便在運用時吸收振蕩，使管件易于裝拆。圖7b的管件構造則相反。

    除用軟質與硬質聚合物進行組合外，還可把具有不一樣耐熱性、耐磨性等的聚合物組合在一起。

    這類軸向替換構造的制件要選用次序共擠出吹塑來成型。這種吹塑機械包含兩臺或兩臺以上的擠出機，儲料腔大都坐落型坯機頭的外部，這也有利于別離調理各種熔體的溫度。各臺擠出機塑化的熔體別離順次送入機頭，見圖8。兩種聚合物熔體的集合要盡也許接近機頭出口處。被擠出熔體的精確計量是一個重要因素。為此,每個儲料腔設有一個熔體排出量傳感器,以確保即便擠出機的運送功能有改變時,由儲料腔排出的熔體體積也具有再現性。此外.擠出機的塑化速率由操控系統操控,以堅持穩定。若塑化速率有改動(如因收回料參加量的改變導致)時,將被操控系統記錄。然后,操控系統相應調理擠出機為了成型圖9所示的多段曲折狀管件。

需把上述的次序共擠出吹塑法與榜首、第二或第三種吹塑法組合起來。選用這種組合式吹塑法還可成型軸向截面的曲折狀三層管。

其外層為硬質聚烯烴類熱塑性彈性體,兩頭薄中部厚;芯層為軟質聚烯烴類熱塑性彈性體.兩頭厚中部薄;內層為PA6,軸向壁厚均勻,具有氣密性與耐油性。這種管件的全體強度和諧,中部具有剛性,兩頭具有柔軟性,易于裝拆。

(l)與慣例吹塑法比較, 前面所述的三種吹塑辦法的首要優點是:①可使型坯的形狀與模腔共同.合模時僅在型坯兩頭夾坯,故可顯著削減飛邊;②成型類似的制件時,可采舊較小的擠出機與型坯機頭,吹塑機械能耗較小;③制件軸向不存在夾坯縫,可顯著進步制件的力學功能與運用壽命,特別對多層制件及由玻璃纖維增強塑料成型的制件作用更為顯著;④模具夾坯口刃較短,故請求的合模力較小。因而,這三種吹塑法能以較低操作費用成型出功能較高的曲折狀管件。

(2)前面所述的兩種吹塑辦法首要用于成型三段式管件、硬一軟一硬構造的立體曲折狀管和曲折狀三層管,很有實用價值。
